Máy bơm men gốm – Tổng quan và ứng dụng
Giới thiệu chung về Máy bơm men gốm
Máy bơm men gốm là một loại bơm thể tích sử dụng màng đàn hồi thường làm từ vật liệu PTFE để tạo ra áp suất và chuyển động chất lỏng. Bơm màng hoạt động dựa trên sự chuyển động qua lại của màng, kết hợp với van một chiều để hút và đẩy chất lỏng.
Cấu tạo cơ bản:
- Thân bơm: Chứa các bộ phận chính, thường làm từ thép không gỉ, nhựa hoặc hợp kim để chống ăn mòn.
- Màng bơm: Bộ phận chính tạo ra chuyển động chất lỏng, thường làm từ men gốm, PTFE, cao su hoặc nhựa tổng hợp.
- Van một chiều: Đảm bảo chất lỏng di chuyển đúng hướng (hút hoặc đẩy).
- Hệ thống dẫn động: Có thể sử dụng khí nén, điện hoặc cơ khí để điều khiển màng.
Nguyên lý hoạt động cơ bản: Màng bơm dao động qua lại nhờ lực từ hệ thống dẫn động, tạo ra vùng áp suất thấp để hút chất lỏng và vùng áp suất cao để đẩy chất lỏng ra ngoài. Van một chiều kiểm soát dòng chảy, đảm bảo chất lỏng chỉ di chuyển theo một hướng.
Phân loại
Máy bơm men gốm được phân loại dựa trên các tiêu chí sau:
- Theo vật liệu màng:
- Men gốm: Độ bền cao, chống ăn mòn tốt, phù hợp với chất lỏng khắc nghiệt.
- PTFE (Teflon): Chống hóa chất mạnh, nhưng độ bền cơ học thấp hơn men gốm.
- Cao su: Giá thành thấp, phù hợp với chất lỏng ít ăn mòn.
- Nhựa tổng hợp: Linh hoạt, phù hợp với nhiều ứng dụng khác nhau.
- Theo hệ thống dẫn động:
- Bơm màng khí nén (AODD): Sử dụng khí nén, phổ biến trong môi trường dễ cháy nổ.

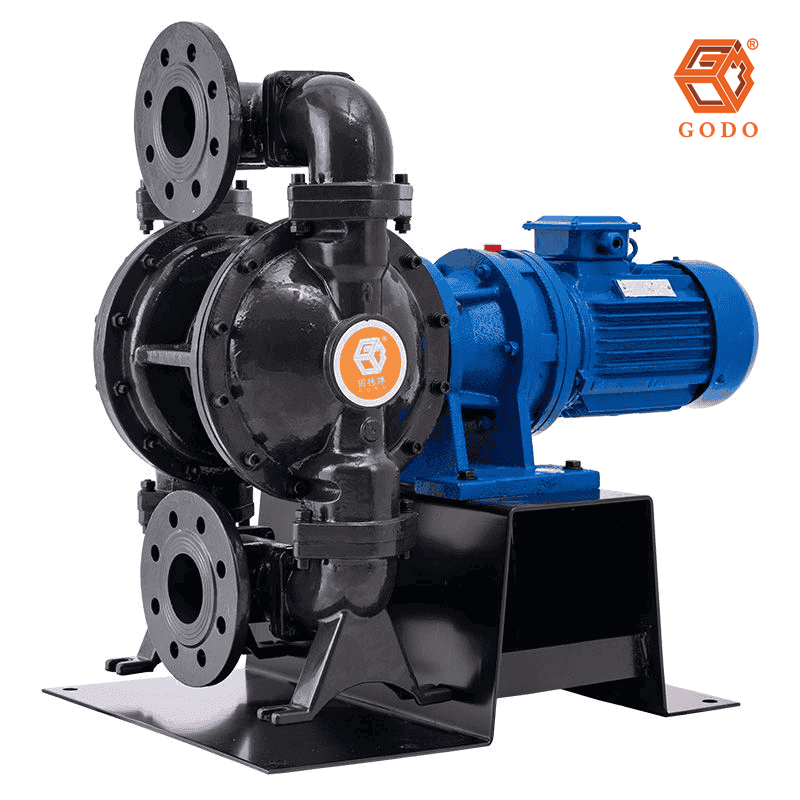

- Bơm màng điện: Tiết kiệm năng lượng, phù hợp cho ứng dụng liên tục.
- Theo ứng dụng:
- Công nghiệp hóa chất, thực phẩm, dược phẩm.
- Xử lý nước thải, khai thác mỏ, sản xuất gốm sứ.
Lịch sử phát triển
Máy bơm màng được phát minh vào những năm 1950 bởi Warren Rupp, người sáng lập công ty Wilden Pump. Ban đầu, bơm màng được thiết kế để xử lý các chất lỏng khó bơm như hóa chất ăn mòn hoặc chất lỏng có độ nhớt cao. Sự ra đời của vật liệu men gốm vào cuối thế kỷ 20 đã nâng cao khả năng chống ăn mòn và độ bền của bơm màng, mở rộng ứng dụng trong các ngành công nghiệp như gốm sứ, hóa chất và dược phẩm.
Cấu tạo và nguyên lý hoạt động chi tiết
Cấu tạo
- Thân bơm:
- Vật liệu: Thép không gỉ, nhôm, nhựa PP hoặc PVDF để chống ăn mòn.
- Đặc điểm: Thiết kế chắc chắn, chịu được áp suất cao và môi trường khắc nghiệt.
- Màng bơm:
- Vật liệu:
- Ưu điểm của men gốm: Tuổi thọ cao, chống ăn mòn vượt trội.
- Nhược điểm: Giá thành cao hơn so với các vật liệu khác.
- Van một chiều:
- Chức năng: Đảm bảo chất lỏng chỉ chảy theo một hướng (hút vào hoặc đẩy ra).
- Vật liệu: Thường làm từ cao su, PTFE hoặc thép không gỉ.
- Hệ thống dẫn động:
- Khí nén: Phổ biến, an toàn trong môi trường dễ cháy nổ.
- Điện: Hiệu suất cao, điều khiển chính xác.
- Cơ khí: Ít phổ biến, thường dùng trong ứng dụng đặc biệt.
- Các bộ phận khác:
- Bộ giảm thanh (đối với bơm khí nén).
- Bộ điều chỉnh áp suất và lưu lượng.
Nguyên lý hoạt động
- Chu trình hút:
- Màng bơm di chuyển ngược lại, tạo vùng áp suất thấp trong buồng bơm.
- Van một chiều phía hút mở ra, chất lỏng được hút vào buồng bơm.
- Van một chiều phía đẩy đóng lại để ngăn chất lỏng chảy ngược.
- Chu trình đẩy:
- Màng bơm di chuyển tiến lên, tạo áp suất cao trong buồng bơm.
- Van một chiều phía đẩy mở ra, chất lỏng được đẩy ra ngoài.
- Van một chiều phía hút đóng lại để ngăn chất lỏng chảy ngược.
Sơ đồ nguyên lý hoạt động:
- (Lưu ý: Sơ đồ minh họa có thể được vẽ bằng các phần mềm như AutoCAD hoặc mô tả dưới dạng văn bản như sau):
- Một buồng bơm chứa màng bơm, kết nối với hai van một chiều (một phía hút, một phía đẩy).
- Hệ thống khí nén hoặc động cơ điện điều khiển màng dao động qua lại.
Ưu điểm và nhược điểm của Máy bơm men gốm
Ưu điểm
- Khả năng bơm đa dạng chất lỏng:
- Bơm được chất lỏng có độ nhớt cao, chất ăn mòn, hoặc chứa hạt rắn (như bùn, sơn, mực in).
- Khả năng tự mồi tốt:
- Có thể hút chất lỏng từ độ sâu lên đến 8-9 mét mà không cần mồi ban đầu.
- Hoạt động khô an toàn:
- Không bị hỏng khi chạy không tải, khác với nhiều loại bơm khác.
- Thiết kế đơn giản:
- Dễ dàng tháo lắp, bảo trì và sửa chữa.
- Độ bền cao:
- Màng gốm chịu được môi trường khắc nghiệt, kéo dài tuổi thọ bơm.
- Điều chỉnh lưu lượng và áp suất dễ dàng:
- Chỉ cần điều chỉnh áp suất khí nén hoặc tốc độ động cơ.
Nhược điểm
- Hiệu suất thấp hơn:
- So với bơm ly tâm hoặc bơm piston, bơm màng có hiệu suất năng lượng thấp hơn.
- Giới hạn lưu lượng và áp suất:
- Không phù hợp với các ứng dụng yêu cầu lưu lượng lớn hoặc áp suất cực cao.
- Tiếng ồn và rung động:
- Đặc biệt với bơm khí nén, có thể gây tiếng ồn lớn nếu không có bộ giảm thanh.
Ứng dụng của Máy bơm men gốm
Trong ngành công nghiệp
- Hóa chất: Bơm các chất ăn mòn như axit, kiềm, dung môi.
- Thực phẩm và đồ uống: Bơm siro, nước ép, sữa, hoặc các chất lỏng thực phẩm khác.
- Dược phẩm: Bơm các hợp chất hóa học hoặc dung dịch vô trùng.
- Gốm sứ và vật liệu xây dựng: Bơm bùn gốm, xi măng, hoặc vật liệu mài mòn.
- Xử lý nước thải: Bơm bùn thải, nước thải công nghiệp.
- Sơn và mực in: Bơm sơn, mực in hoặc chất lỏng chứa pigment.
- Khai thác mỏ: Bơm bùn quặng, chất lỏng chứa cặn rắn.
Trong các lĩnh vực khác
- Nông nghiệp: Bơm phân bón lỏng, thuốc trừ sâu.
- Y tế: Bơm dung dịch y tế hoặc chất lỏng trong phòng thí nghiệm.
- Nghiên cứu và phát triển: Sử dụng trong các thí nghiệm hóa học hoặc vật liệu.
Lựa chọn và sử dụng Máy bơm men gốm hiệu quả
Các yếu tố cần xem xét khi lựa chọn
- Loại chất lỏng cần bơm:
- Tính chất hóa học: Ăn mòn, không ăn mòn, chứa hạt rắn.
- Độ nhớt: Cao hay thấp.
- Nhiệt độ: Nhiệt độ tối đa mà bơm và màng chịu được.
- Lưu lượng và áp suất yêu cầu:
- Xác định lưu lượng (lít/phút) và áp suất (bar) cần thiết.
- Vật liệu bơm và màng bơm:
- Chọn men gốm cho chất lỏng ăn mòn hoặc mài mòn.
- Chọn PTFE hoặc cao su cho các ứng dụng khác.
- Kích thước và kết nối:
- Đảm bảo bơm phù hợp với hệ thống đường ống hiện có.
- Yếu tố chi phí và tuổi thọ:
- So sánh giá thành ban đầu và chi phí bảo trì lâu dài.
- Nhà sản xuất và thương hiệu uy tín:
- Chọn các thương hiệu nổi tiếng như Wilden, Sandpiper, hoặc Graco.
Hướng dẫn sử dụng và bảo trì
- Lắp đặt đúng cách:
- Đặt bơm trên nền phẳng, chắc chắn.
- Kết nối đường ống đúng tiêu chuẩn, tránh rò rỉ.
- Vận hành an toàn:
- Kiểm tra áp suất khí nén hoặc điện áp trước khi khởi động.
- Đảm bảo không chạy khô quá lâu (mặc dù bơm an toàn khi chạy khô).
- Bảo trì định kỳ:
- Kiểm tra màng bơm và van một chiều hàng tháng.
- Thay thế màng bơm khi có dấu hiệu mòn hoặc rách.
- Vệ sinh buồng bơm để tránh tắc nghẽn.
- Khắc phục sự cố thường gặp:
- Bơm không hút: Kiểm tra van một chiều hoặc màng bơm bị kẹt.
- Rò rỉ chất lỏng: Kiểm tra kết nối đường ống hoặc màng bơm bị hỏng.
Các nhà sản xuất và cung cấp Máy bơm men gốm uy tín
GODO: Nhà sản xuất bơm màng hàng đầu, nổi tiếng với độ bền và hiệu suất.
- Cung cấp bơm màng khí nén chất lượng cao, phù hợp cho công nghiệp hóa chất.
- Đa dạng sản phẩm, từ bơm thực phẩm đến bơm công nghiệp.
- Chuyên cung cấp bơm màng khí nén với thiết kế tiên tiến.
- Cung cấp bơm màng cho các ứng dụng đặc biệt như khai thác mỏ.
Máy bơm men gốm là một giải pháp bơm hiệu quả với khả năng xử lý đa dạng chất lỏng, từ chất ăn mòn đến chất lỏng có độ nhớt cao. Với thiết kế đơn giản, độ bền cao và khả năng tự mồi tốt, loại bơm này đóng vai trò quan trọng trong nhiều ngành công nghiệp như hóa chất, thực phẩm, dược phẩm và gốm sứ. Trong tương lai, với sự phát triển của vật liệu mới và công nghệ thông minh, máy bơm men gốm hứa hẹn sẽ mở rộng ứng dụng và nâng cao hiệu suất, đáp ứng nhu cầu ngày càng cao của thị trường.
